Android切图之不规则形状-4 [译]

前面几篇文章我们实现了生成不规则图形，以及实现消息气泡效果。在最后这片文章中，我们将要实现心型图片。

我知道软件工程师是非常浪漫的一群人，所以我想在情人节的时候发表这篇博客，但是最终决定现在发布，这样腾出来几天时间可以给你们增加一些更有趣的东西。

我们只需要很简单的几步画一个心形的图片。为了画心形的图片，我参考了Heart Curve。 Heart Curve提过了好几种画心形的方法。我最终选择符合我们要求的Heart Curve上提供的第四种方法。

在开始画心形图案之前，我们需要设置我们的BitmapShader, Canvas和Paint对象：

Bitmap bmp;

bmp = Bitmap.createBitmap(bitmap.getWidth(),
    bitmap.getHeight(), Bitmap.Config.ARGB_8888);
BitmapShader shader = new BitmapShader(bitmap,
    BitmapShader.TileMode.CLAMP,
    BitmapShader.TileMode.CLAMP);
Canvas canvas = new Canvas(bmp);
Paint paint = new Paint();
paint.setAntiAlias(true);
paint.setShader(shader);

因为下一步计算需要，我们需要把Bitmap的宽和高保存起来：

float width = bitmap.getWidth();
float height = bitmap.getHeight();

为了画心形，我们还需要创建Path, Matrix和Regiond对象。我们也可以把在用的时候单独创建。

Path oval = new Path();
Matrix matrix = new Matrix();
Region region = new Region();

有了前面的准备工作，接下来我们来画心形。首先我们需要做的是定义一个矩形用来画椭圆。矩形位于Bitmap的水平正中间位置，高度和Bitmap的高度相同，宽度是Bitmap的3/4：

RectF ovalRect = new RectF(width / 8, 0,
    width - (width / 8), height);

接下来，我们在定义好的矩形中画椭圆：

oval.addOval(ovalRect, Path.Direction.CW);

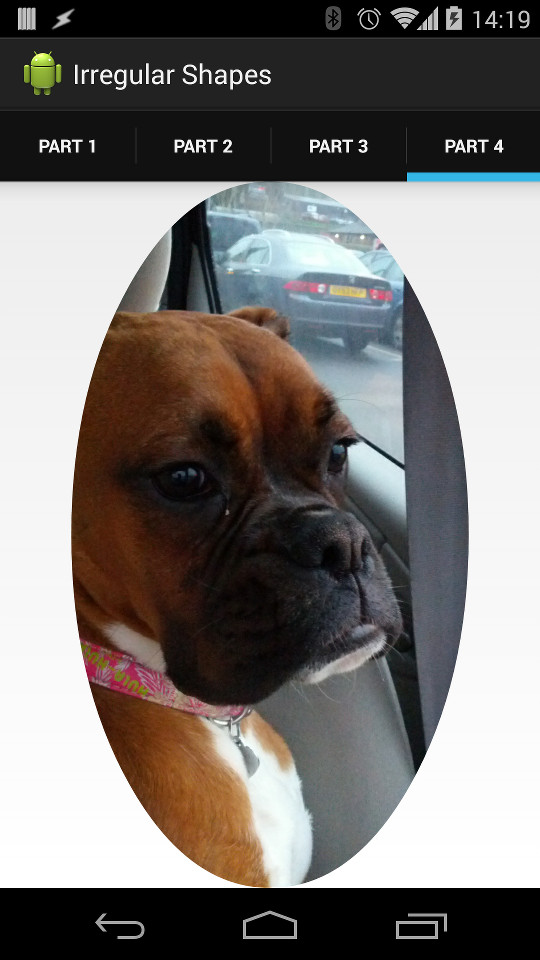

如果我们渲染了这个Path，我们将看到Betty出现在椭圆形状中：

下一步我们需要做的是将椭圆旋转30度。我们需要使用之前创建的Matrix对象来实现旋转。使用Matrix，我们可以将物体进行各种变换，还可以通过一些辅助方法实现一些基本的方法。在我们的例子中，我们需要以椭圆中心为轴旋转30度：

matrix.postRotate(30, width / 2, height / 2);
oval.transform(matrix, oval);

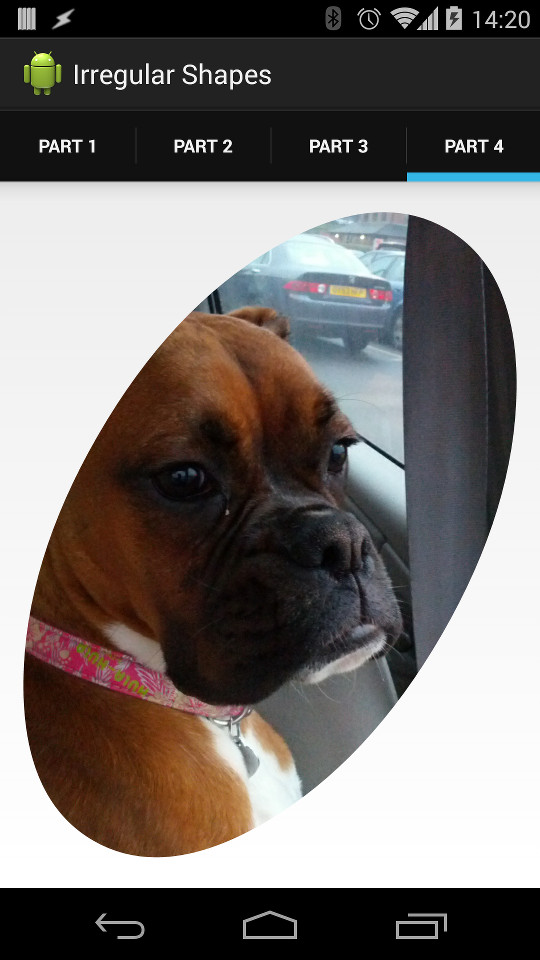

旋转后效果如下：

值得注意的一点：我们不需要全部的椭圆，只需要右侧的一半就行了。所以，我们用之前创建的Region对象来裁剪椭圆。Region代表矩形区域。下面来截取右侧的部分：

region.setPath(oval, new Region((int)width / 2, 0,
(int)width, (int)height));
canvas.drawPath(region.getBoundaryPath(), paint);

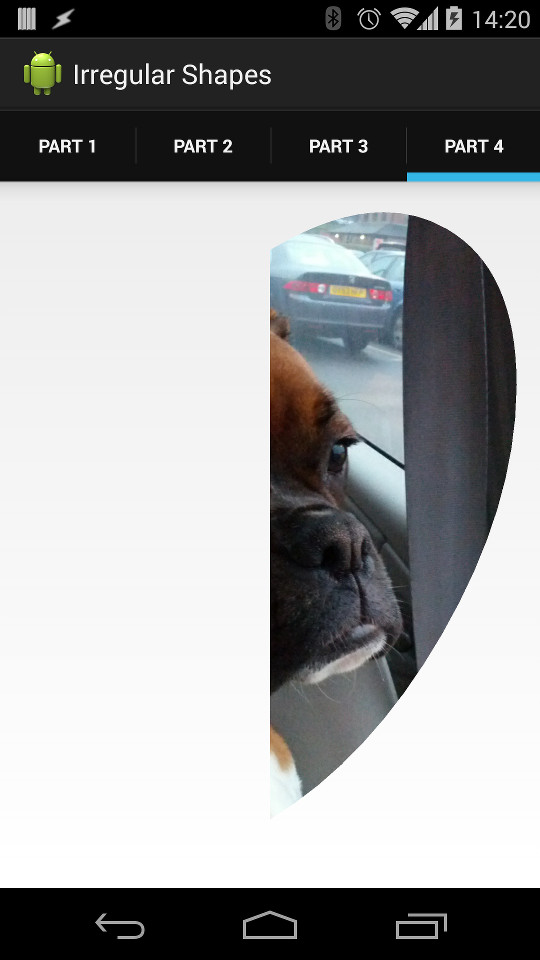

截取之后的效果图如下:

接下来我们需要画另外一部分：

matrix.reset();
oval.reset();

接下来重复之前的操作，画左侧的部分：

oval.addOval(ovalRect, Path.Direction.CW);
matrix.postRotate(-30, width / 2, height / 2);
oval.transform(matrix, oval);
region.setPath(oval,
new Region(0, 0, (int)width / 2, (int)height));
canvas.drawPath(region.getBoundaryPath(), paint);

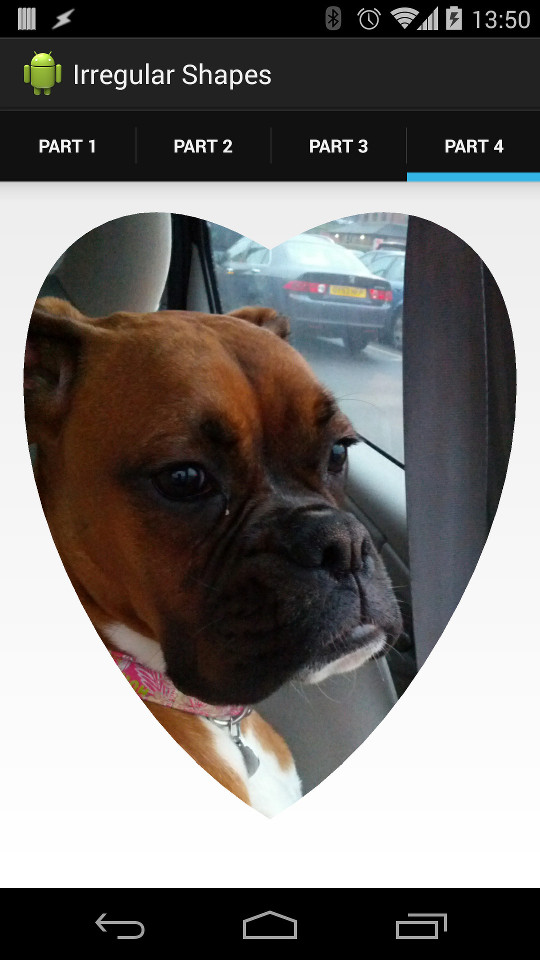

最终结果如图：

值得注意的是，使用Path对象和Region对象很容易实现图片裁剪。但是这些需要API 19。

虽然我们本系列文章都是来讲解不规则图形切图的，但是我们用到的技术不仅仅局限于图片。我们也可以用这写技术来实现立体的，多彩的和渐变等等的效果。最后说一下，作为轻量级的图片裁剪技术，本系列文章算是比较节省系统开销。

切图之不规则图形系列源码下载，英文原版地址。
